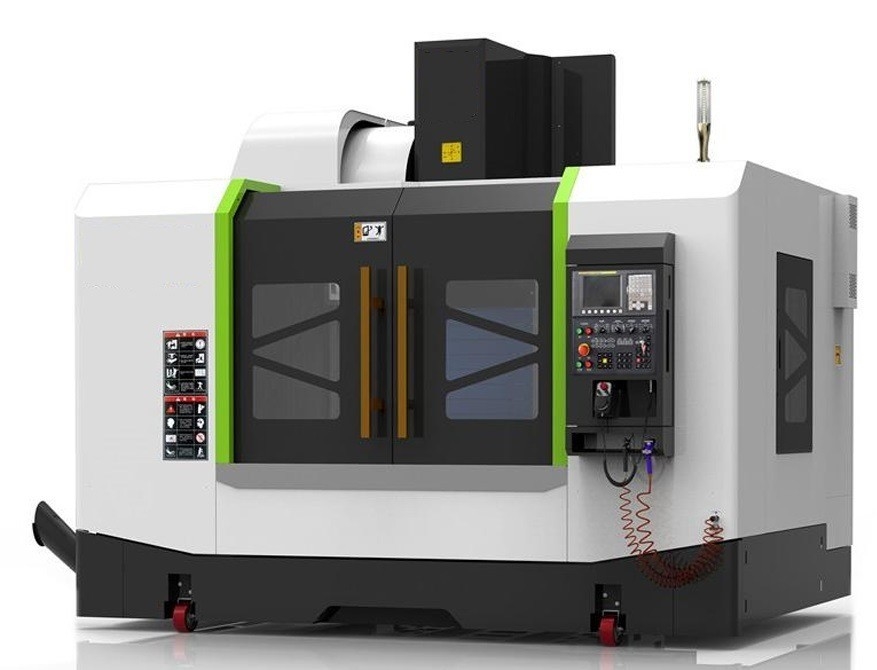

Aanpassing CNC Verticale Freesmachine Vm540 met Fanuc Control System
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TOSUN |
| Certificering: | ISO 9001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | Topseizoen: binnen 15 werkdagen, buiten het seizoen: binnen 15 werkdagen |
| Betalingscondities: | LC, T/T, D/P, PayPal, Western Union, Kleinspeelbedrag |
| Levering vermogen: | 1000PCS/Year |
|
Gedetailleerde informatie |
|||
| Model nr.: | VM540 | De Structuur van de malensnijder: | Geïntegreerd |
|---|---|---|---|
| Controlemodus: | CNC-machines | Automatische rangschikking: | Automatisch |
| Precisie: | Hoge nauwkeurigheid | Voorwaarde: | Nieuw |
| Transportpakket: | Houten behuizing | Specificatie: | 2650 × 2100 × 2500 mm |
| Handelsmerk: | TOSUN | Oorsprong: | China |
| Hs-code: | 8457101000 | Levering vermogen: | 1000PCS/Year |
| Naverkoopservice: | Online en video-ondersteuning | Garantie: | 1 jaar |
| Type: | De Machine van het Worktablemalen | Voorwerp: | gereedschap |
| Structuur: | Bedtype | Het Type van malensnijder: | Verticale Malensnijder |
| Aanpassing: | Beschikbaar Gepersonaliseerd verzoek | ||
Productomschrijving

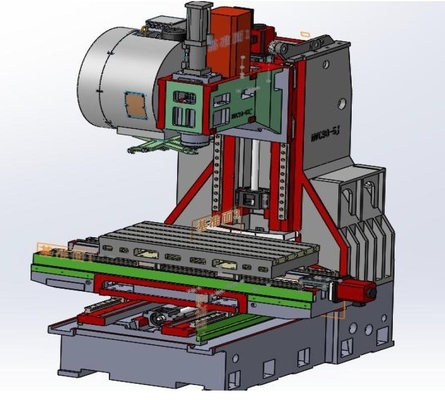

- De basis van de werktuigmachine, de kolommen, de spindelbox, de kruisslijp en de werktafel zijn allemaal gemaakt van hoogwaardige giettechnologie.de hoge stabiliteit van de basisonderdelen te waarborgenDe gietstructuur is onderworpen aan een analyse van de dynamiek van de werktuigmachine en een analyse van eindige elementen om de geometrische structuur redelijker te maken.en de juiste matching met de versterkende ribben zorgt voor de hoge stijfheid van de basisonderdelen.
- Gebruik een hoge stijfheid en hoge precisie spindel van Taiwan KENTURN.
- Gebruik precieze en krachtige kogelschroeven uit Taiwan.
- De X-, Y- en Z-assen gebruiken Taiwan 45 mm-roller lineaire rails, en de glijbanen worden verbreed en vergroot.De rollen met zware lijnrails kunnen niet alleen voldoen aan de eisen van de klant voor hoge snelheid en hoge precisie, maar kan ook krachtig snijden, terwijl ook de levensduur te verlengen.
- De machine is uitgerust met een afgesloten beschermende hoes voor de geleidingsrails om de geleidingsrails en schroeven effectief te beschermen en hun levensduur te verlengen.
- De werktuigmachine is voorzien van een driedimensionale volledige beveiliging om te voorkomen dat er tijdens het snijden van sterke chips trillingen optreden.
- Gebruik het Japanse Fanuc CNC-besturingssysteem, gecombineerd met een absolute servomotor, waardoor hoge stabiliteit, hoge snelheid, glad oppervlak en hoge precisie worden gewaarborgd.
- Automatisch smeersysteem met dubbele pomp: bij de smeer van de leidrail wordt regelmatig en kwantitatief de voor de leidrail benodigde olie met een volumedistributeur met olieinspuiting geleverd.vermindering van het afval van smeerolieDe watertank is uitgerust met een olie-waterscheider om milieuvervuiling te voorkomen.
- Tegelijkertijd wordt een geavanceerde balbal gebruikt om de nauwkeurigheid te optimaliseren bij het bewerken van cirkels en gebogen oppervlakken.
| Artikel 1 | Eenheid | Beschrijving | |
| Spindel | Spindelenet | BT2vrijheid | |
| Versnelling | r/min | 50~8000 | |
| Spindel-eindzijde naar werktafel | mm | 120-520 | |
| Spindel midden naar kolom | mm | 460 | |
| Werktafel | Grootte van de werktafel | mm | 760×400 |
| T-slotnummer, breedte en afstand | mm | 5 × 18 × 80 | |
| Max. lading | kg | 300 | |
| Gidsrail | Type geleidingsrail | Lijne gids van de rol voor de as X, Y en Z | |
| Breedte van de geleidingsrail voor de as X, Y en Z | mm | 35/35/35 | |
| Schroeven voor het geleiden van rollen | X-as | mm | φ40×12 |
| Y-as | mm | φ40×12 | |
| Z-as | mm | φ40×12 | |
| Reizen | X-as | mm | 600 |
| Y-as | mm | 400 | |
| Z-as | mm | 400 | |
| Snelle snelheid | X-as | m/min | 24 |
| Y-as | m/min | 24 | |
| Z-as | m/min | 22 | |
| Snijdsnelheid | m/min | 1-8000 | |
| Controlesysteem | Fanuc | ||
| Servomotor | Spindelmotor | KW | 5.5 |
| Servomotor voor de as X en Y | βis8/3000 | ||
| Servomotor voor de Z-as | Βis12/3000 | ||
| Positioneringsnauwkeurigheid voor de as X, Y en Z | mm | 300/±0.005 | |
| Herhalingsnauwkeurigheid voor de as X, Y en Z | mm | 300/±0.003 | |
| Luchtdruk | MPa | 0.6-0.8 | |
| Gewicht van de machine | kg | 4600 | |
| Maatwerkgrootte(L×W×H) | mm | 2650 × 2100 × 2500 mm | |
Configuraties van de apparatuur
| - Nee, dat is niet waar. | Naam | - Nee, dat is niet waar. | Naam |
| 1 | Spindel pneumatische losse broche | 8 | Z-richting roestvrij staal deksel |
| 2 | Handgevoelig luchtpistool | 9 | met een breedte van niet meer dan 50 mm |
| 3 | Automatisch smeersysteem | 10 | Koelwaterpomp 270W |
| 4 | LED-waarschuwingslicht | 11 | Rigid taping |
| 5 | Elektrische doos stofdichte inrichting | 12 | RS-232-interface en USB-functie |
| 6 | 24V werklamp | 13 | Veiligheidsslot van de elektriciteitsdistributiebox |
| 7 | XY-geleidingsrails van roestvrij staal |
Fabrikant van het onderdeel
| Artikel 1 | Hoeveelheid | Vervaardiging |
| Controlesysteem | 1 set | Fanuc |
| Servomotor met spindel | 1 set | Fanuc |
| Spindeldraaier | 1 set | Fanuc |
| Servomotor voor de as X, Y en Z | 1 set voor elk | Fanuc |
| X-, Y- en Z-asstrijder | 1 set voor elk | Fanuc |
| X-, Y- en Z-as schroeflagers | 1 set voor elk | Japan NSK |
| X-, Y- en Z-assen bolschroefφ40×12 | 1 set voor elk | Zuid-Korea |
| X-, Y- en Z-as roltrap 35 mm | 1 set voor elk | Zuid-Korea |
| Vergrendelingsnoot | 1 set | Zuid-Korea |
| BT2 - BT2 - BT3 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 - BT4 | 1 set | Zuid-Korea |
| Belangrijkste pneumatische onderdelen | 1 set | Zuid-Korea |
| Belangrijkste elektrische componenten | 1 set | Duitsland |
| Automatisch smeersysteem | 1 set | Herg |
| Synchrone katrolen en synchrone riemen | 1 set | Zuid-Korea |
| Pomp voor snijvloeistof | 1 set | Changzhou |
| Elektrische schakelaar | 1 set | Tongfei |
| Cylinder 4,5 T | 1 pc | Guoding |
| Elektronisch handwiel | 1 pc | Shanghai |
| Operatiepaneel | 1 pc | Shanghai |
