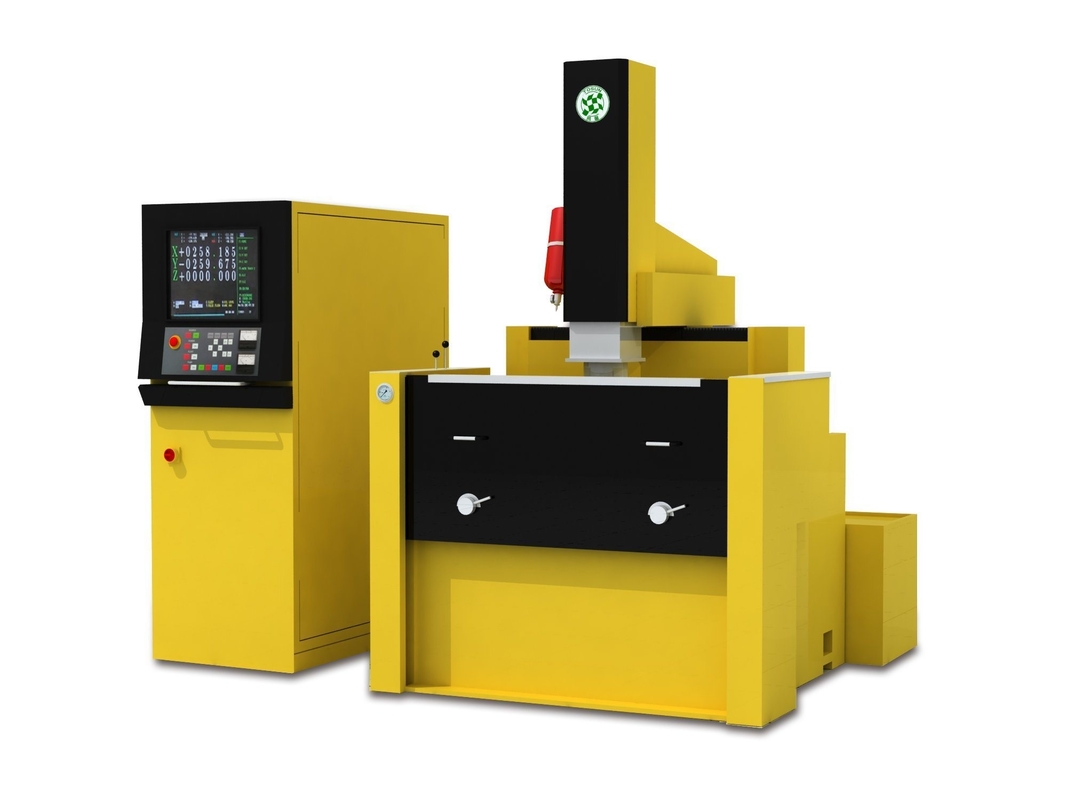

High Precision CNC Die Sinking EDM550h met spiegelfunktie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TOSUN |
| Certificering: | ISO 9001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | Topseizoen: binnen 15 werkdagen, buiten het seizoen: binnen 15 werkdagen |
| Betalingscondities: | LC, T/T, D/P, PayPal, Western Union, Kleinspeelbedrag |
| Levering vermogen: | 1000PCS/Year |
|
Gedetailleerde informatie |
|||
| Model nr.: | EDM550H | Numerieke Controle: | CNC/MNC |
|---|---|---|---|
| Prestatiesclassificatie: | Economische CNC Werktuigmachines | Voorwaarde: | Nieuw |
| Transportpakket: | Houten behuizing | Specificatie: | 1890× 2210 × 2500 |
| Handelsmerk: | TOSUN | Oorsprong: | Suzhou |
| Hs-code: | 8456301090 | Levering vermogen: | 1000PCS/Year |
| Naverkoopservice: | - Ja, dat klopt. | Garantie: | 1 jaar |
| Toepassing: | Metalen | Procesgebruik: | Metaal-vormende CNC Werktuigmachines |
| Bewegingsmethode: | Lineaire Controle | Controlemethode: | Open-Loop Controle |
| Aanpassing: | Beschikbaar Gepersonaliseerd verzoek | ||
Productomschrijving
De kern van de EDM-bewerking wordt voornamelijk weerspiegeld in de eisen aan dimensie-nauwkeurigheid, profielnauwkeurigheid en oppervlakkegehalte.Door de invoering van geavanceerde verwerkingstechnologieën, kan het het spiegeloppervlak verwerkingseffect bereiken en met succes de EDM-verwerking van hoge precisie vormonderdelen, zoals de micro connector, IC plastic afdichting, mobiele telefoon,CD-doos enzovoort..
Kenmerken:
1)De door ons bedrijf geproduceerde CNC EDM die sinking machine heeft de kenmerken van hoge precisie, hoge oppervlakteafwerking, hoge snelheid, stabiele werking en minder storingen.
2) Het is gemaakt van hoogvast gietijzer met een stevige structuur.
3) Deze machine heeft de spiegelverwerkingsfunctie en de Z-as NC-verwerkingsfunctie.
4) Het is geschikt voor de verwerking van complexe vormholte en gebogen oppervlak van vormen, precisiematerialen en allerlei elektrisch geleidende materialen.
| - Nee, dat is niet waar. | Beschrijving | Eenheid | Specificatie |
| 1 | Model | EDM550H | |
| 2 | Grootte van de werktafel (L × W)/mm | mm | 850 × 500 |
| 3 | Drie-assenreis (X×Y×Z) | mm | 500 × 400 × 300 |
4 |
Inwendige dimensie van de werkbak | mm | 1400 × 900 × 500 |
5 |
Afstand tussen elektroden | mm | 400 tot 700 |
| 6 | Maximaal gewicht van de elektrode | kg | 80 |
| 7 | Maximaal werkstukgewicht | kg | 1800 |
| 8 | Maximale werkstroom | Een | 50 |
| 9 | Maximale verwerkingssnelheid | mm3/min | ≥ 500 |
| 10 | Oppervlakte ruwheid |
μm
|
Ra≤0.2 |
| 11 | Minimale slijtage van de elektrode | % | 0.1 |
| 12 | Positioneringsnauwkeurigheid | mm | 0.012 |
| 13 | Herhaaldelijk positioneringsnauwkeurigheid | mm | 0.006 |
| 14 | Interpolatie | Rechte lijn, boog, spiraallijn, bamboeholte | |
| 15 | Schachtcompensatie | foutcompensatie; terugslagcompensatie | |
| 16 | Maximaal aantal bedieningsassen |
Drieassig besturingssysteem | |
| 17 | Resolutie van de as | μm | 0.4 |
| 18 | Minimale aandrijvingseenheid | μm | 1 |
| 19 | Display systeem | 15 ` ` LCD-TFT | |
| 20 | Afstandsbediening (handbediening) |
Standaardpuntbeweging (meerdere fasen schakelen) en hulpmiddelen A0-A3 | |
| 21 | Stroomvoorziening | AC 380V 3P 50HZ | |
| 22 | Buitenaardse afmetingen van de machine | mm | 1890*2210*2500 |
| 23 | Gewicht van de machine | kg | 3000 |
