Fanuc Controller CNC Horizontaal Bewerkingscentrum voor metalen met hoge precisie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TOSUN |
| Certificering: | ISO 9001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | Topseizoen: binnen 15 werkdagen, buiten het seizoen: binnen 15 werkdagen |
| Betalingscondities: | LC, T/T, D/P, PayPal, Western Union, Kleinspeelbedrag |
| Levering vermogen: | 1000PCS/Year |
|
Gedetailleerde informatie |
|||
| Model nr.: | TH6363D | Numerieke Controle: | CNC/MNC |
|---|---|---|---|
| Bewerkingsnauwkeurigheid: | 0.01~0.02 mm | Prestatiesclassificatie: | High-End CNC Werktuigmachines |
| Voorwaarde: | Nieuw | Transportpakket: | Houten behuizing |
| Specificatie: | 3000 × 4200 × 3500 mm | Handelsmerk: | TOSUN |
| Oorsprong: | China | Hs-code: | 8457102000 |
| Levering vermogen: | 1000PCS/Year | Naverkoopservice: | Online en video-ondersteuning |
| Garantie: | 1 jaar | Toepassing: | Metalen |
| Procesgebruik: | CNC-machines voor het snijden van metaal, CNC-machines voor niet-conventionele machines, CNC-machine | Bewegingsmethode: | Contourcontrole |
| Controlemethode: | Closed-Loop Controle | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
Productomschrijving
TH6363D is een grootschalige bewegende kolom horizontale bewerkingscentrum. Het neemt mechatronics ontwerp, de hele machine lay-out is redelijk, het uiterlijk is fris en royaal,en de werking is voltooid, handig, eenvoudig en betrouwbaar.
De werktuigmachine is uitgerust met een CNC-rotatafel, die verschillende dozen, schelpen, vormen en andere complexe onderdelen tegelijk kan vastklemmen.Het kan automatisch de ruwe en afwerking bewerking van meerdere oppervlakken van onderdelen zoals boren voltooienHet kan ook de verwerking van hellende vlakken, gebogen oppervlakken, enz. realiseren.
Deze werktuigmachine is geschikt voor het verwerken van meerdere soorten complexe onderdelen zoals grote en middelgrote dozen, platen, schijven en schalen.machines en toestellen voor de bouw van machinesIn het kader van het programma voor de ontwikkeling van de informatietechnologieën en de informatietechnologieën, de optische apparatuur en de medische apparatuur, en de mechanische verwerking in de lucht- en ruimtevaartindustrie en andere industrieën.
Configuraties van de machine
1. FANUC 0i- MF1 CNC-systeem;
2. CNC draaitafel 630X630 met een minimale scheidshoek van 1°;
3. schijftyp gereedschapsmagazin BT50#-24;
4. Gordelspindel BT50, snelheid 50-4000 t/min (gordelvertraging 1:2);
5Servomotor met spindel: vermogen 15/18.5 kW (95.5 N.M);
6. Lijnleidingen voor zware rollen voor de as X, Y en Z;
7. X-, Y- en Z-assen precisieschroeven, vervaardigd in Taiwan;
8. Drie-assig beschermingssysteem voor geleidingsrails;
9. Intermitterend automatisch smeersysteem;
10. externe koelsysteem (inclusief koelpijp, chipverzamelbak, koeldoos, chipverzamelaar, koelpomp);
11. pneumatisch systeem;
12. Spindelbox automatisch balanceringssysteem;
13. Hydraulisch systeem;
14. Automatisch chip verwijderingssysteem;
15. werklichten en waarschuwingslichten;
16. Externe verdediging en semi-bescherming;
17. Machinaal gereedschap regelaarshoorn;
18Bijlagen en documenten.
De werktuigmachine is uitgerust met een CNC-rotatafel, die verschillende dozen, schelpen, vormen en andere complexe onderdelen tegelijk kan vastklemmen.Het kan automatisch de ruwe en afwerking bewerking van meerdere oppervlakken van onderdelen zoals boren voltooienHet kan ook de verwerking van hellende vlakken, gebogen oppervlakken, enz. realiseren.
Deze werktuigmachine is geschikt voor het verwerken van meerdere soorten complexe onderdelen zoals grote en middelgrote dozen, platen, schijven en schalen.machines en toestellen voor de bouw van machinesIn het kader van het programma voor de ontwikkeling van de informatietechnologieën en de informatietechnologieën, de optische apparatuur en de medische apparatuur, en de mechanische verwerking in de lucht- en ruimtevaartindustrie en andere industrieën.
Kenmerken

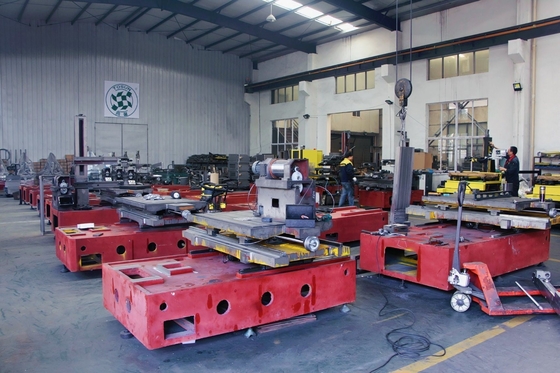

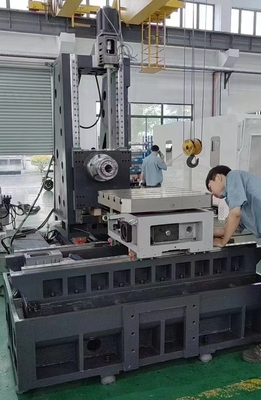

- De algemene lay-out van de werktuigmachine is gebaseerd op een omgekeerde T-vormige structuur met driepuntsondersteuning, die stabiel en betrouwbaar is.en de werkbank beweegt links en rechtsHet heeft een hoge stijfheid, hoge stabiliteit en hoge betrouwbaarheid.
- De basis, glijbaan, kolom, spindeldoos en andere grote onderdelen van de machine-gereedschapsbasis zijn vervaardigd van gietijzeren structuren met een hoge stijfheid,met een redelijke versterkingsplaatsing om ervoor te zorgen dat de gietstukken goed bestand zijn tegen vervorming, hoge stijfheid en schokdemperheid; zij worden gegoten met behulp van harssandtechnologie en worden door een verouderingsbehandeling ondergaan, waardoor de stabiliteit van de werktuigmachineprestaties wordt gegarandeerd.
- De spindelbox draait omhoog en omlaag de kolom om de voedingsbeweging in de verticale richting (Y-richting) te voltooien.De spindelbox is ontworpen in een symmetrische vorm en is geïnstalleerd in het midden van de kolomDe kolom draagt niet de excentrische kracht in het horizontale vlak, kleine torsiedeformatie, kleine thermische deformatie, hoge precisie.De spindelbox is uitgerust met een automatisch balanceringssysteem, die het eigengewicht van de spindelbox dynamisch kan in evenwicht brengen om een hoge precisie van de bewerking van de werktuigmachine te garanderen.
- De drie assen van X/Y/Z maken allemaal gebruik van grote toonhoogte, hoge precisie, hoge stijfheid kogelschroeven en zware rol lineaire rails.,De hoge snelheid van beweging en de snelle beweging creëren een gelijktijdig evenwicht van precisie en stijfheid.
- De CNC draaitafel voldoet aan de eisen van hoge snelheid rotatie, verbetert sterk het radiale draagvermogen van de draaitafel,en verhoogt de dynamische en statische stijfheid en operationele stabiliteit van de werktafel.
- De voedingsmiddelen in de drie richtingen X, Y en Z nemen snelle en stille kogelschroeven aan; de aandrijflijn is rechtstreeks aan de schroef verbonden via een elastische koppeling,en de voedingsservomotor draagt zonder terugslag rechtstreeks stroom over naar de hoge-precisie kogelschroef, het waarborgen van de positioneringsnauwkeurigheid en synchronisatie van de werktuigmachine;
- De spindel is ontworpen met een hoge stijfheid, volgens BT50-specificatie.
- Het werktuig gebruikt de koelmethode voor het werkstuk en het snijgereedschap, die een grote doorstroming heeft, een goed koeleffect heeft en de verbruikskosten verlaagt.
- Het gereedschap is uitgerust met Taiwan 24 schijf-type manipulator gereedschap tijdschriften, die zorgt voor betrouwbare, snelle en stabiele gereedschap veranderen.het maximumgewicht van het gereedschap is 18 kgDe werktuigstaaf BT50 kan worden gedeeld met andere werktuigmachines.

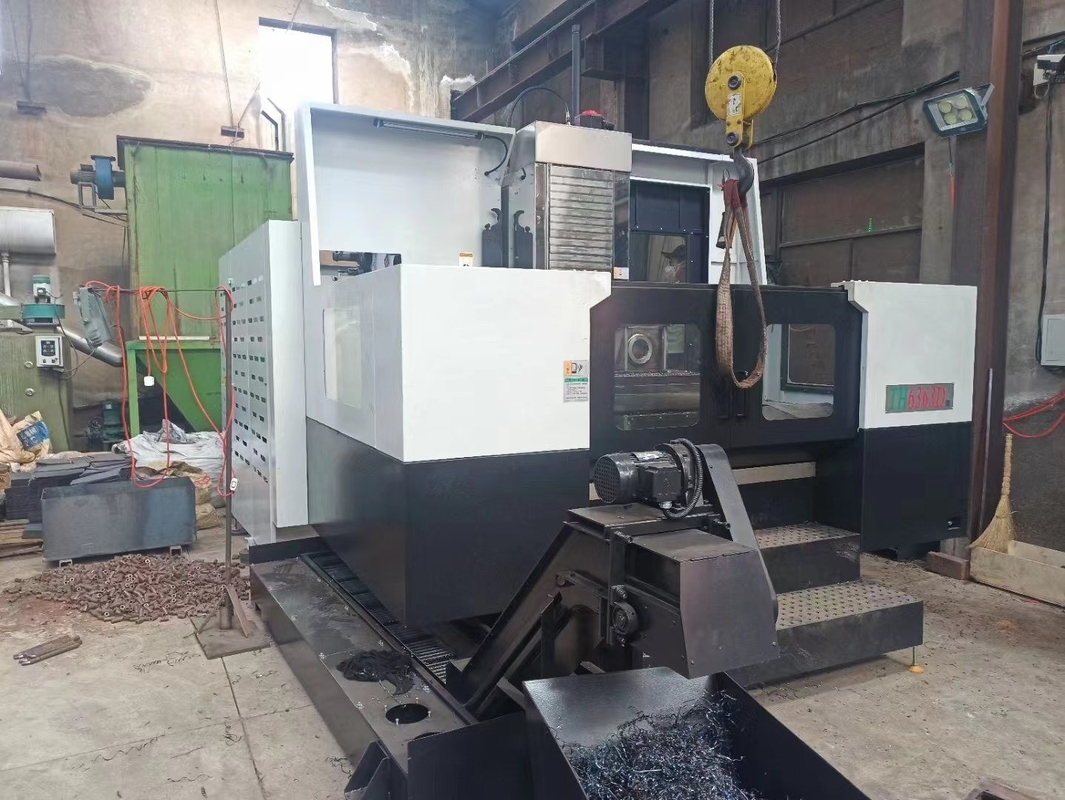

- Het werktuig is uitgerust met een automatisch chipconveyor-systeem en chipverzamelauto, waardoor de arbeidsintensiteit van de bediener sterk wordt verminderd en de werkdoeltreffendheid wordt verbeterd.
- De hoofdaslag van de werktuigmachine en de rollende steunlagers aan beide uiteinden van de kogelschroef worden gesmeerd met vet.
- Zware rollen met lineaire rails en kogelschroeven maken gebruik van geavanceerde automatische centrale smeer met dunne olie, regelmatige en kwantitatieve automatische intermitterende smeer, en werken stabiel en betrouwbaar.
- De geleidingsrails en schroeven in de drie richtingen van X, Y,en Z zijn allemaal verzegeld en beschermd om de schoonheid van de schroeven en de geleidingsrails en de transmissies- en bewegingsnauwkeurigheid van de werktuigmachine te waarborgen.
- De beschermingslaag van de werktuigmachine heeft een speciale beschermingslaag van roestvrij staal.die de schoonheid van de geleidingsrails en schroeven doeltreffend waarborgt en de levensduur van de geleidingsrails en schroeven handhaaft.

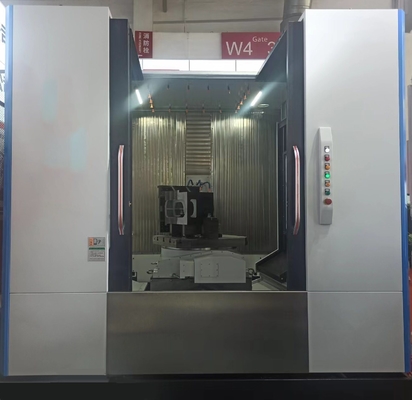

- De werktuigmachine is ontworpen en vervaardigd met volledige bescherming om ervoor te zorgen dat ijzerfolie en verwerkingsvloeistof niet rondspringen;het hoofdoppervlak bedekt delen van de bescherming aannemen poeder coating sproeiing proces, en het uiterlijk is mooi en netjes.
- De werktuigmachine is uitgerust met het CNC-besturingssysteem FANUC 0i MF1, dat volledige en betrouwbare vergrendelings-, veiligheidsbeschermings- en foutdiagnostiek- en alarmmogelijkheden heeft.Het is uitgerust met een RS232 standaard communicatie-interfaceHet heeft volledige functies, eenvoudige bediening, stabiele en betrouwbare nauwkeurigheid.
| Artikel 1 | Eenheid | Beschrijving | ||
| Werktafel | Grootte van de werktafel | mm | 630 × 630 | |
| T-slot | mm | 24 x M24 of 5-18×125 | ||
| Max. lading | kg | 1200 | ||
| Minimale scheidshoek van as B | ° | 1 | ||
| Deeltekennauwkeurigheid | ′′ | 10 | ||
| Genoegkeurigheid van herhaalbaarheid | ′′ | ±2 | ||
| Werktafelhoeveelheid | 1 | |||
| Reizen | X-, Y- en Z-as | mm | 1050/800/900 | |
| Spindelcentrum tot werktafeloppervlak | mm | 80-880 | ||
| Spindel neus naar het midden van de werktafel | mm | 120-1020 | ||
| Spindel | Taper | mm | BT2vrijheid | |
| Versnelling | kg | 50-4000 t/min (Gordelvertraging 1:2) | ||
| Voeder | Snijding van de voersnelheid | m/min | 10000 mm/min | |
| Snelvoersnelheid | m/min | X, Z: 24m/min; Y: 18m/min | ||
| X, Y, Z min. instellen eenheid | mm | 0.001 | ||
| X-, Y- en Z-bolschroeven | mm | X/Y:Φ40×12;Z:Φ50×12 | ||
| X, Y, Z rolgids | mm | X/Y:45Z: 55 | ||
| Gereedschapsblad | Hoeveelheid gereedschap | 24 | ||
| Max. werktuigdiameter x lengte | mm | F120/F220×350 | ||
| Max. gewicht van het gereedschap | kg | 18 | ||
| Werktuighouder | BT2vrijwilligerswerk | |||
| Snelheid van gereedschapswisseling (gereedschap naar gereedschap) | S | 2.5 | ||
| Type smeermiddel | Spindellagers en schroefdragerlagers | Gras | ||
| met een breedte van niet meer dan 50 mm | Automatisch | |||
| Servomotor | Servomotor met spindel | Kw | 15/18.5KW | |
| Servomotor voor de as X, Y, Z en B | Kw | 3/3/3/1.4 kW | ||
| motor voor het circuleren van smeerolie met spindel | 370 W | |||
| Gecentraliseerde smeermotor | 12W | |||
| Hydraulische motor | 2.25 kW | |||
| motor voor snijvloeistof | 0.73 kW | |||
| met een vermogen van niet meer dan 50 W | 200 W | |||
| ATC-motor | Kw | 0.373 kW | ||
| Positioneringsnauwkeurigheid | mm | 0.015 | ||
| Genoegkeurigheid van herhaalbaarheid | mm | 0.01 | ||
| Kracht | AC-spanning | V | 3~380 ± 10% | |
| Frequentie | Hz | 50 ± 10% | ||
| Totaal energieverbruik | KVA | 45 | ||
| Totale luchtdruk | MPa | 0.5-0.7 | ||
| Gewicht van de machine | T | 13 | ||
| Maatwerkgrootte(L×W×H) | mm | 3000×4200×3500 | ||
Configuraties van de machine
1. FANUC 0i- MF1 CNC-systeem;
2. CNC draaitafel 630X630 met een minimale scheidshoek van 1°;
3. schijftyp gereedschapsmagazin BT50#-24;
4. Gordelspindel BT50, snelheid 50-4000 t/min (gordelvertraging 1:2);
5Servomotor met spindel: vermogen 15/18.5 kW (95.5 N.M);
6. Lijnleidingen voor zware rollen voor de as X, Y en Z;
7. X-, Y- en Z-assen precisieschroeven, vervaardigd in Taiwan;
8. Drie-assig beschermingssysteem voor geleidingsrails;
9. Intermitterend automatisch smeersysteem;
10. externe koelsysteem (inclusief koelpijp, chipverzamelbak, koeldoos, chipverzamelaar, koelpomp);
11. pneumatisch systeem;
12. Spindelbox automatisch balanceringssysteem;
13. Hydraulisch systeem;
14. Automatisch chip verwijderingssysteem;
15. werklichten en waarschuwingslichten;
16. Externe verdediging en semi-bescherming;
17. Machinaal gereedschap regelaarshoorn;
18Bijlagen en documenten.
