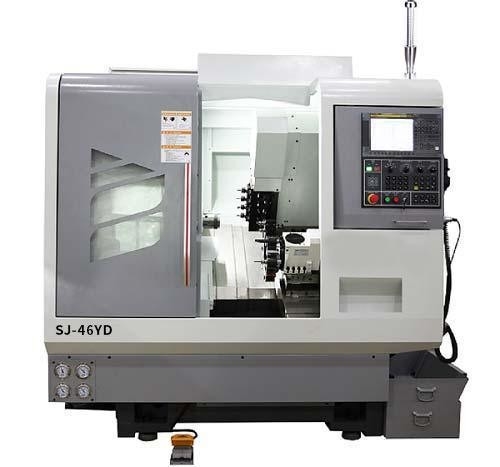

Eenvoudig gereedschaphouder CNC draaibank Sj-46yd CNC draaibank Freescentrum Draaibank FANUC
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TOSUN |
| Certificering: | CE |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | Topseizoen: binnen 15 werkdagen, buiten het seizoen: binnen 15 werkdagen |
| Betalingscondities: | LC, T/T, D/P, PayPal, Western Union, Kleinspeelbedrag |
| Levering vermogen: | 1000PCS/Year |
|
Gedetailleerde informatie |
|||
| Model nr.: | SJ-46YD | Verwerkingstoebehoren: | Klemcnc Draaibank |
|---|---|---|---|
| gidsspoor: | Neigend geleidingsspoor | gereedschapsholder: | CNC van de enig-hulpmiddelhouder Draaibank |
| Stroombron: | Elektrisch | Controlemodus: | CNC-machines |
| Automatische rangschikking: | Automatisch | Plaatsende Wijze: | Vloer-type |
| Precisie: | Hoge nauwkeurigheid | Voorwaarde: | Nieuw |
| Transportpakket: | Houten behuizing | Specificatie: | 2370 mm; 1850 mm; 2120 mm |
| Handelsmerk: | TOSUN | Oorsprong: | Suzhou |
| Hs-code: | 8458990000 | Levering vermogen: | 1000PCS/Year |
| Pakketgrootte: | 2370.00cm * 1850.00cm * 2120.00cm | Bruto gewicht van het pakket: | 3500.000kg |
| Naverkoopservice: | - Ja, dat klopt. | Garantie: | 1 jaar |
| Type: | Horizontale Draaibank | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
| Verzendkosten: | over de verzendkosten en de geschatte levertijd. | : | Aanvankelijke betaling Volledige betaling |
| Monetaire waarde: | US$ | Teruggave en restitutie: | U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen. |
Productomschrijving
- De machine heeft een hoge kwaliteit gietijzeren, 30 graden hellende bedstructuur, met een sterke buigbaarheid en torsiestijfheid.
- De C3-bolschroef en het NSK-speciale lager zorgen voor een stabiele positioneringsbewerkingsnauwkeurigheid.
- De spindel heeft hoge precisie P4 niveau hoekige contact kogellagers, met een combinatie van drie voor- en twee achterbelasting ontwerpen, effectief zorgen voor stijfheid en nauwkeurigheid.
- Het heeft een FANUC servomotor, met volledige pulsregeling voor nauwkeurige, precieze en snelle positionering.

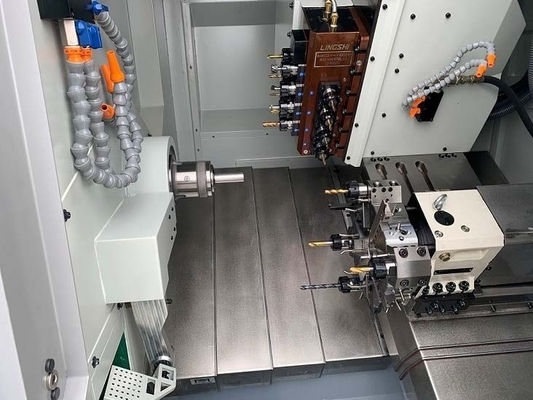

- 8 werkkoppen op de Y-as (4 op de eindkant en 4 op de zijkant) en 4 vaste gereedschapsholders op de eindkant.Het kan complexe werkstukverwerking realiseren zoals draaien, frezen, boren en aftappen kunnen worden voltooid in één klemproces, waardoor fouten en verliezen veroorzaakt door secundaire verwerking worden verminderd.
- De maximale bar door de diameter is Φ 45 mm, met een maximale X-asverplaatsing van 550 mm en een groot aantal gereedschappen.
- SC-46YD kan worden uitgerust met een acht-station torentje en kan ook worden uitgerust met een gereedschapsopstelling of diepe boor.
- Maximale rotatiediameter van de spindel Φ 240 mm, geschikt voor de verwerking van schijfdelen.
- Facultatieve hulpmiddelen, zoals een hogedrukkoelingsapparaat, een oliebadvoerder, een automatische splijttransporteur, enz.
| Beschrijving | Specificatie |
| Spindel snelheid | 6000 rmp |
| Typ van spindel | ANSI A2-5 |
| X-asservo-motor | 1.8 kW |
| Servomotor voor de Y-as | 1.2 kW |
| Servomotor voor de Z-as | 1.8 kW |
| Servomotor met werkend hoofd | 1.8 kW |
| FANUC-besturingssysteem | FANUC Oi-TF Plus |
| Bedspinnende diameter | Φ240 mm |
| Spindel-door-gat diameter | Φ56 mm |
| Bar door de diameter | Φ45 mm |
| Max. verwerkingslengte | 150 mm |
| Max. verwerkingsdiameter (voor schijven) | Φ150 mm |
| Afstand van spindelcentrum tot werkbank | 75 mm |
| X-asverkeer | 1100 mm |
| Y-asreizen | 240 mm |
| Z-asreizen | 350 mm |
| X/Z-as snelle voeding | 24 m/min |
| Y-as snelle voeding | 24 m/min |
| X/Y/Z-as, herhaaldelijk positioneringsnauwkeurigheid | 0.003 mm |
| X/Y/Z-aspositiegewogenheid | 0.005mm |
| Levend hoofd gereedschap | 12*ER25 |
| Levende kopsnelheid | 3000 t/min |
| Max. boringsdiameter | Φ10 mm |
| Max. diameter van de kraan | M8 ((Staal) / M810 ((Koper en aluminium) |
| Max. geïnstalleerde gereedschappen | 21 stuks |
| Toren | torent met acht stations |
| Afmetingen van de machine | 2370 × 1850 × 2120 mm |
| Gewicht van de machine | 3500 kg |
