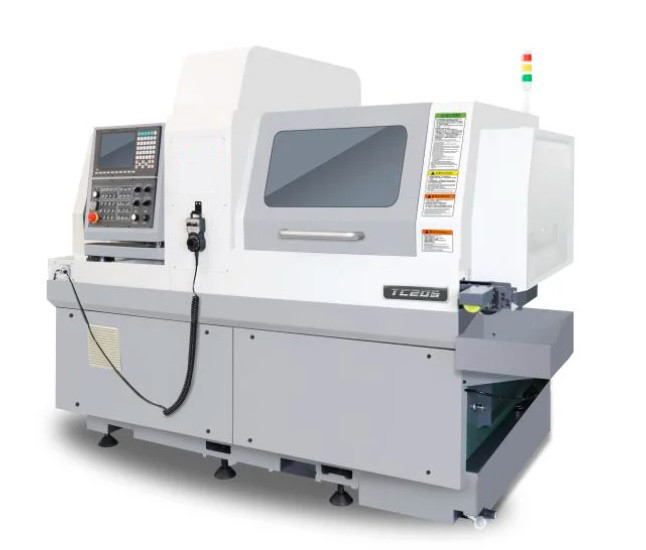

5 Axis Technology TC205 Spindle Swiss Type CNC-draaien met after-sales service
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TOSUN |
| Certificering: | CE, RoHS |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | Topseizoen: binnen 15 werkdagen, buiten het seizoen: binnen 15 werkdagen |
| Betalingscondities: | LC, T/T, D/P, PayPal, Western Union, Kleinspeelbedrag |
| Levering vermogen: | 1000PCS/Year |
|
Gedetailleerde informatie |
|||
| Model nr.: | TC205 | Bewerkingsnauwkeurigheid: | 0.01~0.02 mm |
|---|---|---|---|
| Prestatiesclassificatie: | High-End CNC Werktuigmachines | Voorwaarde: | Nieuw |
| Transportpakket: | Houten behuizing | Specificatie: | 2450*1350*1850 |
| Handelsmerk: | TOSUN | Oorsprong: | Suzhou |
| Hs-code: | 8458190000 | Levering vermogen: | 500pcs/year |
| Naverkoopservice: | - Ja, dat klopt. | Garantie: | 1 jaar |
| Toepassing: | Metalen | Bewegingsmethode: | Lineaire Controle |
| Controlemethode: | Semi-gesloten Lijncontrole | Numerieke Controle: | CNC/MNC |
| Aanpassing: | Beschikbaar Gepersonaliseerd verzoek | ||
Productomschrijving
- Elke as maakt gebruik van geïmporteerde lineaire leidingen van hoge precisie, kogelschroeven en precisielagers.
- Gebruik synchrone gids bush structuur, realiseer high-speed en high-precision bewerking.
- Flexible schakeling tussen gidsbusch- en niet-gidsbuschmodus om aan de behoeften van verschillende verwerkingstechnieken te voldoen.
- Belangrijke onderdelen met een gasdichtingsstructuur, olie- en slakpreventie, verbetering van de levensduur en stabiliteit.
- Motor met hoog koppel, hoge stijfheid en sterkte as glijbaan en gereedschapsholding om te voldoen aan de eisen van een groot snijvolume en een hoge verwerkingsdoeltreffendheid.
- Hoge schaalbaarheid, waarbij verschillende gereedschapsmengten worden afgestemd op het proces, wat resulteert in een hoge kosteneffectiviteit.
| Model | TC205 | |
| 5 assen, dubbele spindel | ||
| NC-systeem | SYNTEC 220TB | |
| Nominale kracht van de draaibank | kw | 15 |
| Maximale bewerkingsdiameter | mm | φ20 |
| Maximale bewerkingslengte (eenmalig klemmen) met gidsstruik | mm | 230 |
| Maximale bewerkingslengte (eenmalig klemmen) Niet-geleidende struik | mm | 2D |
| Hoofdspindelvermogen | kw | 2.2/3.7 |
| Subspindelvermogen | kw | 2.2/3.7 |
| Hoofdspindel maximaal door gatdia | mm | φ27 |
| Omwentelingssnelheid van de hoofd-/onderspint | rpm | 10000/10000 |
| Subspindel max-clamping dia | mm | φ20 |
| Subspindel max door gatdia | mm | φ27 |
| Snelvoersnelheid | m/min | 18 ((X1) 24 ((X2/Y1/Z1/Z2) |
| Motorvermogen | kw | 1 |
| Vermogen | KVA | 15 |
| Luchtdruktoestel | MPA | 0.6 |
| Gewicht | kg | 3500 |
| Afmetingen L*W*H | mm | 2450*1350*1850 |

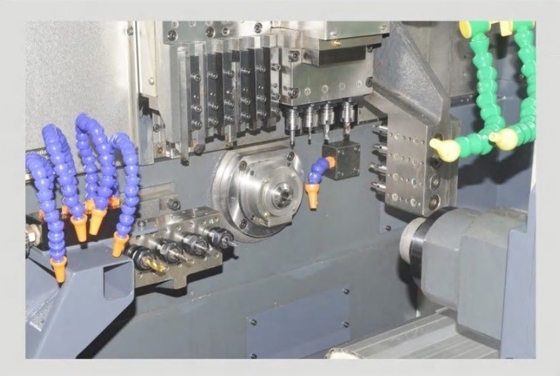

Gereedschapsconfiguratie
| Hoofdspindelgereedschap | Subspindelgereedschap | |||

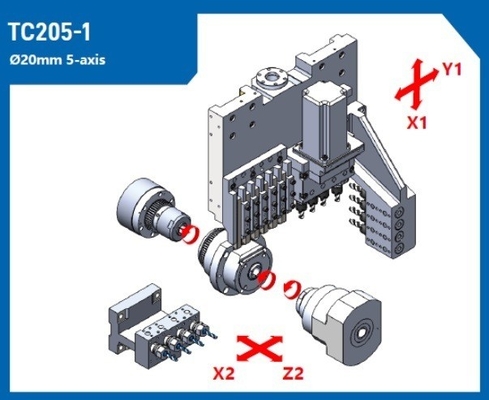

| TC205-1 | OD Draaiinstrument | 6 x#12 mm | Bevestigd gereedschap voor de eindkant | 4 x ER16 |
| Cross live tool | 4 x ER16 | |||
| Bevestigd gereedschap voor de eindkant | 4 x ER16 | |||

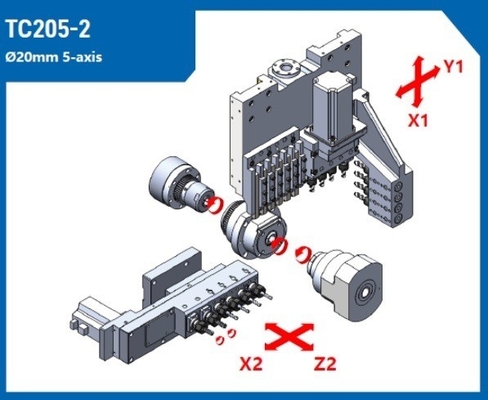

| TC205-2 | OD Draaiinstrument | 6 x#12 mm | Bevestigd gereedschap voor de eindkant | 4 x ER16 |
| Cross live tool | 4 x ER16 | Endface live tool | 2 x ER16 | |
| Bevestigd gereedschap voor de eindkant | 4 x ER16 | |||

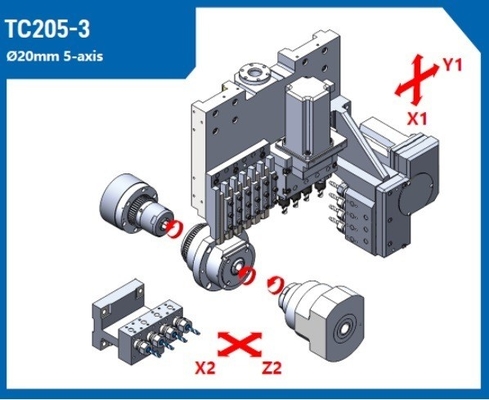

| TC205-3 | OD Draaiinstrument | 6 x#12 mm | Bevestigd gereedschap voor de eindkant | 4 x ER16 |
| Cross live tool | 4 x ER16 | |||
| Bevestigd gereedschap voor de eindkant | 4 x ER16 | |||
| Endface live tool | 3 x ER16 | |||
| TC205-4 | OD Draaiinstrument | 6 x #12 mm | Bevestigd gereedschap voor de eindkant | 4 x ER16 |
| Cross live tool | 4 x ER16 | |||
| Bevestigd gereedschap voor de eindkant | 4 x ER16 | Endface live tool | 2 x ER16 | |
| Endface live tool | 3 x ER16 | |||
Gereedschapsparameters
| Boorplaat | Tapping/Threading die dia | Omwentelingssnelheid | Kracht | |
| Cross live tool | φ10mm | M6mm | 5500 tpm | 1 kW |
| Bevestigd gereedschap (hoofdspindel) | φ10mm | M8mm | ||
| Eindgevel live gereedschap (hoofdspindel) | φ10mm | M6mm | 5500 tpm | 0.75kw |
| Bevestigd gereedschap (subspindel) met een eindoppervlak | φ10mm | M8mm | ||
| Eindgevel levend gereedschap (subspindel) | φ10mm | M6mm | 5500 tpm | 1 kW |
