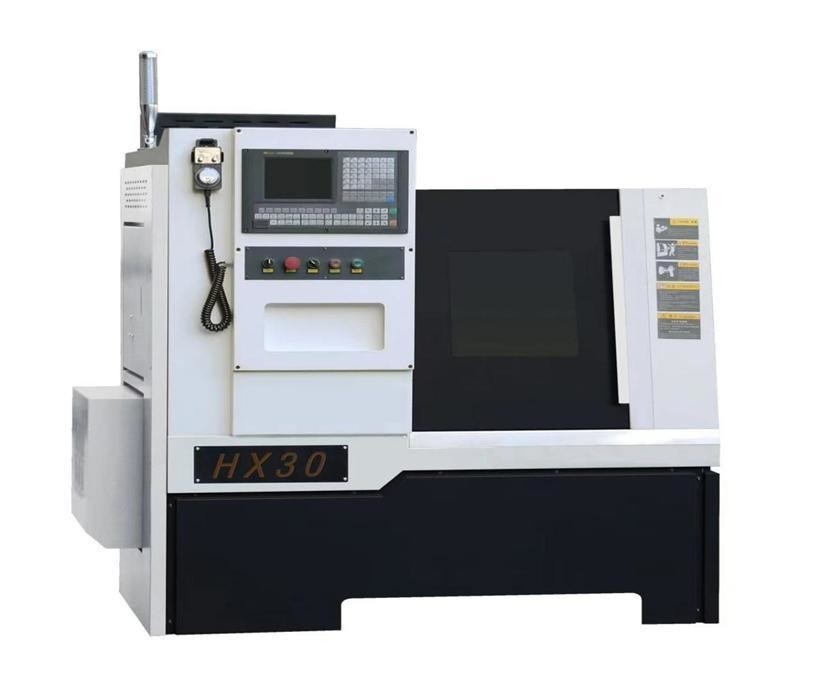

Aanpasbare kleine horizontale platte bed CNC draaien draaibank Hx30
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TOSUN |
| Certificering: | ISO 9001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | Houten behuizing |
| Levertijd: | Topseizoen: binnen 15 werkdagen, buiten het seizoen: binnen 15 werkdagen |
| Betalingscondities: | LC, T/T, D/P, PayPal, Western Union, Kleinspeelbedrag |
| Levering vermogen: | 1000PCS/Year |
|
Gedetailleerde informatie |
|||
| Model nr.: | HX30 | Stroombron: | Elektrisch |
|---|---|---|---|
| Controlemodus: | CNC-machines | Automatische rangschikking: | Automatisch |
| Plaatsende Wijze: | Vloer-type | Precisie: | Hoge nauwkeurigheid |
| Voorwaarde: | Nieuw | Transportpakket: | Houten behuizing |
| Specificatie: | 1600*1250*1680 | Handelsmerk: | TOSUN |
| Oorsprong: | Suzhou | Hs-code: | 8458990000 |
| Levering vermogen: | 1000PCS/Year | Naverkoopservice: | - Ja, dat klopt. |
| Garantie: | 1 jaar | Type: | Horizontale Draaibank |
| Verwerkingstoebehoren: | Klemcnc Draaibank | gidsspoor: | Horizontaal Gidsspoor |
| gereedschapsholder: | CNC van de enig-hulpmiddelhouder Draaibank | Aanpassing: | Beschikbaar Gepersonaliseerd verzoek |
Productomschrijving
- Met behulp van geavanceerde eindige elementen analyse technologie, is de ontwerpstructuur redelijk en de lay-out is geoptimaliseerd.En na secundaire veroudering behandeling, kan het de langdurige verwerkingsstabiliteit van de werktuigmachine garanderen.
- De twee assen nemen precisie-kogelschroeven aan, gecombineerd met wetenschappelijke pre-stretching-assemblage-technologie, die kleine thermische vervorming en hoge transmissie nauwkeurigheid garandeert.
- De schroefondersteuning maakt gebruik van precisielagers van bekende merken,en high-precision vergrendeling moer wordt gebruikt om de ondersteuning en vergrendeling nauwkeurigheid van de schroef te verbeteren en verder te verbeteren de verwerking nauwkeurigheid van de machine-gereedschap.
- An automatic centralized lubrication system is adopted to lubricate moving parts such as screws and guide rails through set oil injection intervals and oil injection times to ensure the normal use accuracy and service life of the machine tool.
- Het hoofdaslaggebaar gebruikt nauwkeurige hoekige contactballagers, die een geoptimaliseerde combinatie van hoge precisie, hoge draagkracht en hoge snelheid kunnen verkrijgen en duurzaam zijn.Het kan ook worden uitgerust met geïmporteerde spindellagers en een krachtige servomotor, waardoor een soepele werking en een hoge precisie worden gewaarborgd.
- Een-stuk gieten gegoten een-stuk draaibank, precisie grote grootte lineaire gidsen, grote span lay-out, stabiele structuur, sterke stijfheid, en een goede nauwkeurigheid behoud.
| Artikel 1 | Eenheid | Beschrijving | |
| Bewerkingscapaciteit | Max. Schommeldiameter van het bed | mm | 320 |
| Max. Werktijd | mm | 300 | |
| Max. werkdiameter | mm | 86 | |
| Verplaatsing van de X/Z-as | mm | 280/300 | |
| Servomotor met as X/Z | Nm | 4/4 (Syntec) | |
| snelheid over de X/Z-as | m/min | 24/24 | |
| Precisiteit | Hoofdspindel | mm | 0.003 |
| Herhaalbaarheid van de positioneringsnauwkeurigheid | mm | 0.003 | |
| Spindel | Spindel neusconic | mm | A2-4 |
| Max. Door de balk diameter | mm | 25 | |
| Spindelboor | mm | Φ25 | |
| Spindelmotorvermogen | kw | 5.5 | |
| Spindel snelheid | rmp | 5000 | |
| Gereedschap | Hoeveelheid gereedschap | pc | 8 |
| vierkante gereedschapsholder | mm | 16 × 16 | |
| rondhoekenmesser | mm | Φ20 | |
| Motor voor koeltank | w | 250 | |
| Vermogen van hydraulische stations | kw | 1.5 | |
| Kracht | v/ph/hz | 380/3/50 | |
| Maatwerkgrootte(L×W×H) | mm | 1600*1250*1680 | |
| Gewicht van de machine | kg | 1100 | |
| Naam | Brandnaam |
| Syntec 6TA servosysteem | Taiwan Syntec |
| X/Z servomotor | |
| X/Z servo aandrijving | |
| Elektrische toebehoren | Duitse merknaam |
| Spindel | Chinees merk |
| Spindellagers | CSC |
| Rolskroef | Japanse THK |
| Lijnrail met kogel | Japanse THK |
